Belajar Dasar Pemrograman Arduino dengan Komponen Motor DC



Halo, para penjelajah dunia Arduino! Jika Anda baru saja memulai perjalanan Anda dalam dunia DIY electronics, Anda mungkin ingin memahami dasar-dasar pemrograman Arduino dengan salah satu komponen yang paling keren, yaitu motor DC. Motor DC adalah komponen yang digunakan untuk menggerakkan berbagai perangkat, mulai dari robot hingga kendaraan mainan. Artikel ini akan membantu Anda memulai dengan pemrograman Arduino dan motor DC.

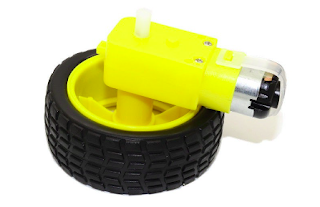

Motor DC (Gambar: Motor DC, Sumber: Wikipedia)

Apa itu Motor DC?

Motor DC adalah perangkat elektronik yang digerakkan oleh listrik DC (arus searah). Ketika arus listrik mengalir melalui motor, itu menciptakan putaran yang memungkinkan motor untuk bergerak. Ini adalah komponen yang sangat umum dalam dunia elektronik dan robotika.

Persiapan Awal

Sebelum Anda mulai, Anda memerlukan beberapa peralatan:

• Arduino Board: Anda memerlukan papan Arduino sebagai otak proyek Anda.
• Motor DC: Anda akan menghubungkan motor DC ke Arduino.
• Driver Motor (H-Bridge): Driver motor mengontrol arah putaran motor.
• Breadboard dan Kabel Jumper: Digunakan untuk menghubungkan komponen.
• Sumber Daya Eksternal: Motor DC memerlukan daya eksternal untuk beroperasi.

Menghubungkan Motor DC ke Arduino

Langkah pertama adalah menghubungkan motor DC Anda ke Arduino. Gunakan breadboard dan kabel jumper untuk menghubungkan motor DC dan driver motor (H-Bridge) ke Arduino. Pastikan untuk merujuk pada spesifikasi motor DC Anda dan panduan driver motor untuk menghubungkannya dengan benar.

Pemrograman Dasar

Setelah komponen terhubung dengan benar, saatnya untuk memprogram Arduino Anda. Anda dapat menggunakan Arduino IDE untuk menulis kode. Berikut adalah contoh program sederhana yang akan membuat motor DC Anda berputar selama beberapa detik:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

// Program untuk menggerakkan motor DC dengan Arduino int motorPin1 = 9; // Pin yang terhubung ke driver motor (IN1) int motorPin2 = 10; // Pin yang terhubung ke driver motor (IN2) void setup() { pinMode(motorPin1, OUTPUT); pinMode(motorPin2, OUTPUT); } void loop() { // Motor berputar searah jarum jam selama 2 detik digitalWrite(motorPin1, HIGH); digitalWrite(motorPin2, LOW); delay(2000); // Motor berhenti selama 1 detik digitalWrite(motorPin1, LOW); digitalWrite(motorPin2, LOW); delay(1000); }

Dalam program ini, kita menggunakan dua pin untuk mengontrol arah putaran motor. Kita mengaktifkan pin 9 (IN1) untuk menggerakkan motor searah jarum jam, dan kemudian kita menghentikannya selama 1 detik sebelum mengulanginya.

Eksperimen dan Eksplorasi Lebih Lanjut

Setelah Anda berhasil menjalankan program dasar ini, Anda dapat mulai bereksperimen lebih lanjut. Anda dapat mengontrol kecepatan motor, mengubah arah putaran, atau bahkan mengintegrasikannya ke dalam proyek yang lebih besar seperti robot beroda atau sepeda Listrik yang menggunakan kontrol dari potensiometer.

Saat Anda terus belajar, Anda akan menemukan bahwa pemrograman Arduino dengan motor DC adalah jendela yang membuka dunia baru dalam dunia DIY electronics. Anda dapat menciptakan robot sederhana atau proyek otomatisasi rumah yang lebih canggih. Jadi, selamat belajar, dan jangan ragu untuk berkreasi!
